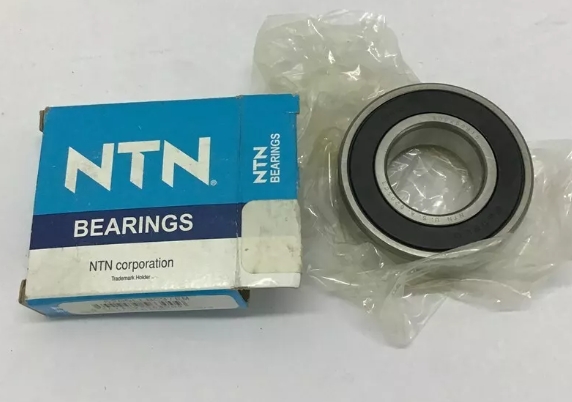

NTN 6922LLU/2ASU15軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 110 |
| 軸承外徑 D | 150 |
| 軸承厚度 B | 20 |
| 倒角半徑 r.min | 1.1 |
| 倒角半徑 r.NS.min | 0.5 |
| 橋臺和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 116.5 |
| 內圈擋肩 da.max | 120 |
| 外圈擋肩 Da.max | 143.5 |
| 參考止動環擋肩 Dx.min | 157 |
| 止動槽擋肩 Cy.max | 4.7 |
| 止動槽擋肩 Cz.max | 1.7 |
| 倒角半徑 r.as.max | 1 |
| 倒角半徑 r.Nas.max | 0.5 |
| 止動槽、止動環尺寸 (mm) | |
| 槽底內徑 D1.max | 147.6 |
| 止動槽邊距 a.max | 3.3 |
| 止動槽直徑 b.min | 1.9 |
| 槽底倒角半徑 r0.max | 0.6 |
| 止動環外徑 D2.max | 155.7 |
| 止動環厚度 f.max | 1.7 |
| 額定載荷（kN） | |
| 額定動載荷 Cr | 43.5 |
| 額定靜載荷 Cor | 44.5 |
| 額定載荷（kgf） | |
| 額定動載荷 Cr | 4450 |
| 額定靜載荷 Cor | 4550 |
| 極限轉速（r/min） | |
| 脂潤滑（開式/ZZ/LLB） | 4100 |
| 油潤滑（開式/Z/LB） | 4800 |
| 油潤滑（LLH） | - |
| 油潤滑（LLU） | 2400 |
| 其他參數 | |
| 系數 fo | 16.6 |
| 參考重量 | 0.849 kg |
