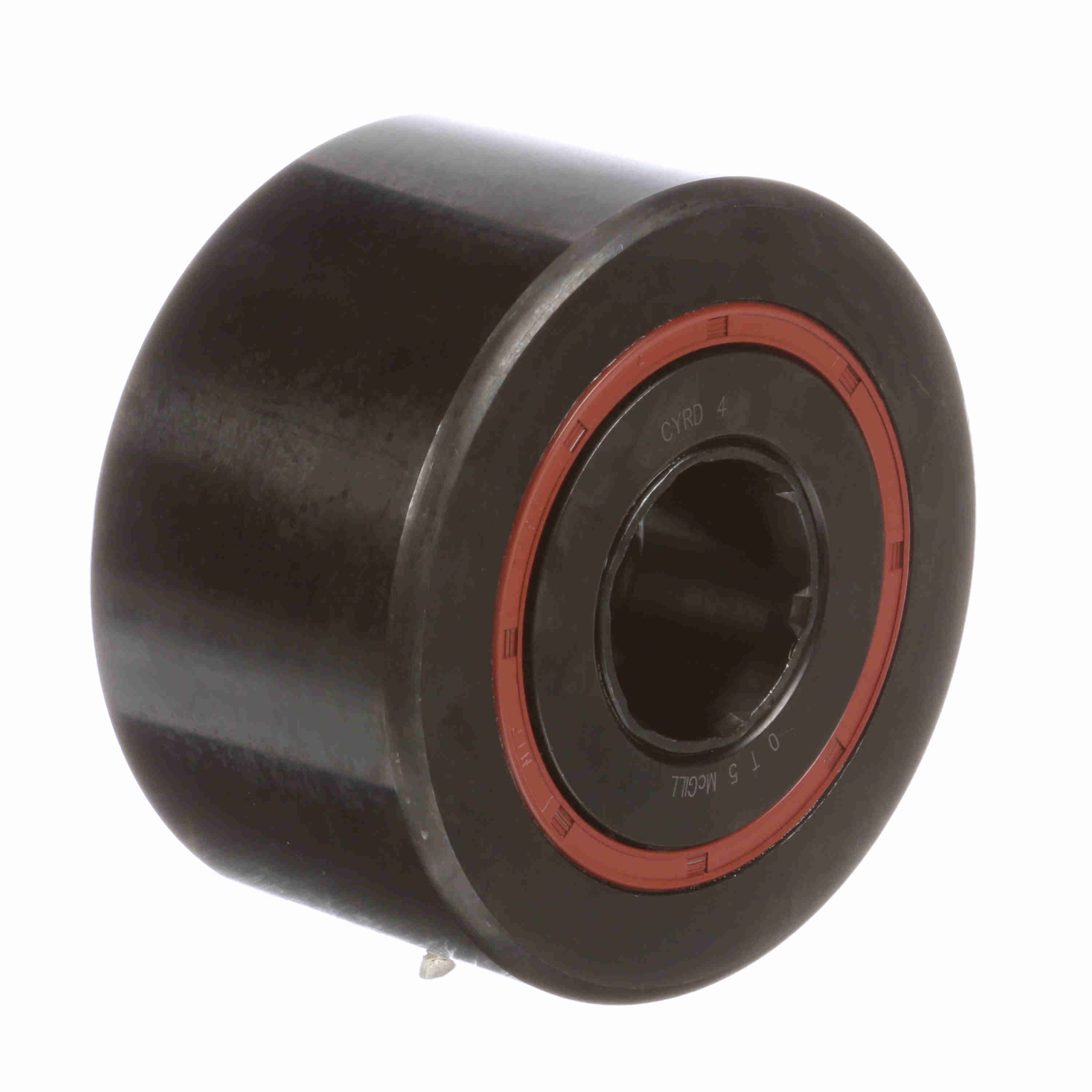

MCGILL CYRD3-1/2軸承尺寸、參數與圖紙
| 基本尺寸 (in) | |
| 滾輪外徑 RD | 3.5 |
| 滾輪外徑公差 | +0/-0.001 |
| 滾輪寬度 W | 2 |
| 滾輪寬度公差 | +0/-0.001 |
| 滾輪內徑 SD | 1.125 |
| 滾輪內徑公差 | +0.0001/-0.0005 |
| 滾輪內徑寬度 W1 | 2.0625 |
| 滾輪內徑寬度公差 | +0.005/-0.01 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (in) | |
| 孔中心距 HC | 0.69 |
| 最小凸臺直徑 E | 2.44 |
| 內圈圓角半徑 Ri | 0.09 |
| 外圈圓角半徑 Ro | 0.13 |
| 推薦軸直徑 (mm) | |
| 推配合 PF | 1.1244 |
| 推配合公差 PFT | ±0.0002 |
| 緊配合 PF | 1.1252 |
| 緊配合公差 PFT | ±0.0002 |
| 壓配合 PF | 1.1256 |
| 壓配合公差 PFT | ±0.0002 |
| 重量（lb） | |
| 4.41 | |
| 載荷（lb） | |
| 滾輪動載荷 | 23700 |
| 滾輪靜載荷 | 21500 |
