MCGILL GR22RSS+MI18軸承尺寸、參數與圖紙

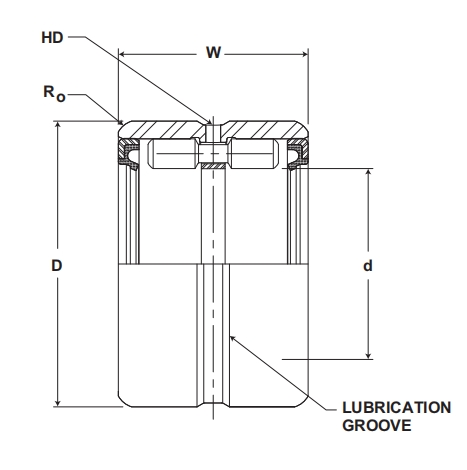

| 基本尺寸 (in) | |
| 外圈帶保持架組件內徑 d | 1.375 |
| 外圈帶保持架組件內徑公差 | +0/-0.0005 |
| 外徑 D | 1.875 |
| 外徑公差 | +0/-0.0006 |
| 外圈帶保持架組件厚度 W | 1.25 |
| 外圈帶保持架組件厚度公差 | +0/-.005 |

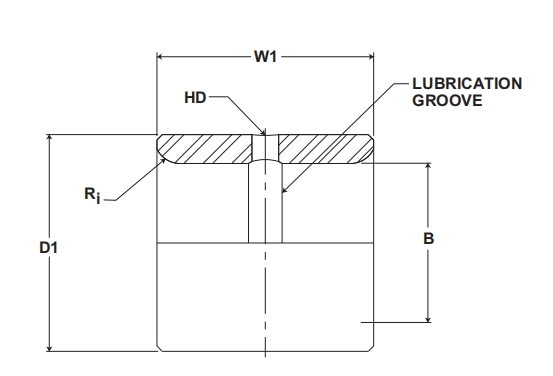

| 內圈內徑 B | 1.125 |
| 內圈內徑公差 | +0/-0.0005 |
| 內圈外徑 D1 | 1.3741 |
| 內圈外徑公差 | +0/-0.0006 |
| 內圈厚度 W1 | 1.26 |
| 內圈厚度公差 | +0/-.005 |
| 安裝尺寸 (in) | |
| 旋轉外殼孔徑 | 1.8747 |
| 固定外殼孔徑 | 1.8757 |
| 外殼孔徑公差 | +0/-0.0005 |
| 外圈潤滑孔徑 HD | 0.09 |
| 外圈倒角半徑 Ro | 0.04 |
| 內圈潤滑孔徑 HD | 0.13 |
| 內圈倒角半徑 Ri | 0.4 |
| 推薦軸直徑（旋轉軸） | 1.1255 |
| 推薦軸直徑（固定軸） | 1.1246 |
| 重量 | |
| Array | |
| 載荷 | |
| 基本動載荷 | 7100 |
| 基本靜載荷 | 18600 |
| 其他參數 | |
| 極限轉速 (脂潤滑) rpm | 2800 |
