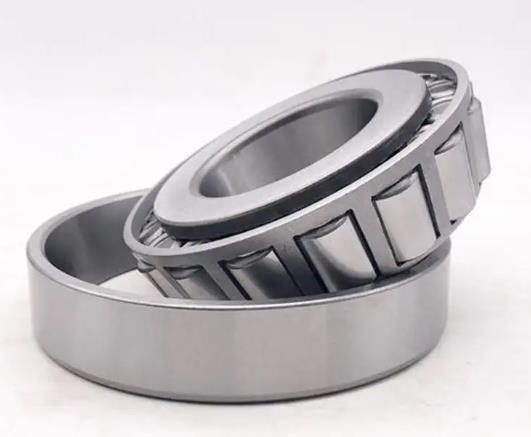

NSK HR32920J 5軸承尺寸、參數與圖紙

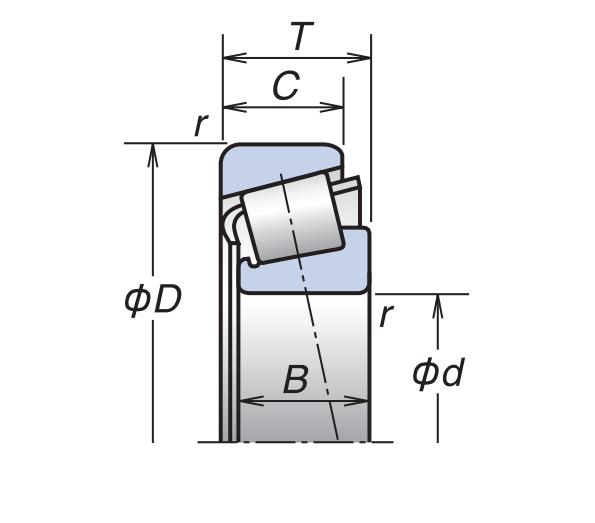

| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 100 |
| 外徑 | D | 140 |
| 總厚度 | T | 25 |
| 內圈厚度 | B | 25 |
| 外圈厚度 | C | 20 |
| 內圈 rmin | 1.5 | |
| 外圈 rmin | 1.5 | |

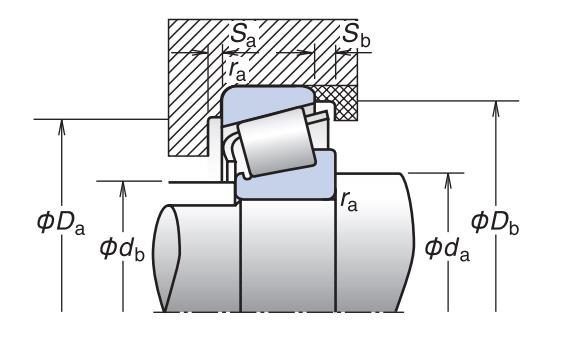

| da min | 111 | |
| db max | 109 | |
| Da max | 132 | |
| Da min | 132 | |
| Db min | 134 | |
| Sa min | 5 | |
| Sb min | 5 | |
| 內圈 ra max | 1.5 | |
| 外圈 ra max | 1.5 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 117 |
| 基本額定靜載荷 | Cor | 205 |
| 極限轉速（min-1） | ||
| 脂潤滑 | 2200 | |
| 油潤滑 | 3200 | |
| 其他參數 | ||
| 作用點位置 | a | 24.2 |
| 常數 | e | 0.33 |
| 軸向載荷系數 | Y1 | 1.8 |
| 軸向載荷系數 | Y0 | 1 |
| 質量（參考值） | 1.18 | |
