NTN 22328EKF800軸承代號說明
2
2
3
2
8
E
K
F
8
0
0
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
28：內徑：140 mm
E：Ultage 品質
K：錐孔，錐角 1:12
F800：用于振動應用，高載荷
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
28：
內徑：140 mm
E：
Ultage 品質
K：
錐孔，錐角 1:12
F800：
用于振動應用，高載荷
NTN 22328EKF800軸承技術規格
| 類型 | 振動篩用調心滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| e | 0.33 |
| Y1 | 2.03 |
| Y2 | 3.02 |
| Y0 | 1.98 |
| 系列 | 223 |
| 徑向游隙 | C4 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 錐角 | 1:12 |
| 基本額定靜載荷 | 385000 lbf 1720000 N 1720.00 kN |
| 基本額定動載荷 | 330000 lbf 1470000 N 1470.00 kN |
| 附件 | 開式 |
| 重量 | 76.721 lb 34.800 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22328EKF800軸承尺寸規格
| 振動篩用調心滾子軸承 - 圓錐孔 - 尺寸 | |
| d | 5.5118 in 140.000 mm |
| D | 11.8110 in 300.000 mm |
| B | 4.0157 in 102.000 mm |
| d1 | 7.1260 in 181.000 mm |
| D1 | 10.2756 in 261.000 mm |
| r | 0.1575 in 4.000 mm |
| W0 | 0.7441 in 18.900 mm |
| d0 | 0.3543 in 9.000 mm |
| da min | 6.1811 in 157.000 mm |
| Da max | 11.1417 in 283.000 mm |
| ras max | 0.1575 in 4.000 mm |

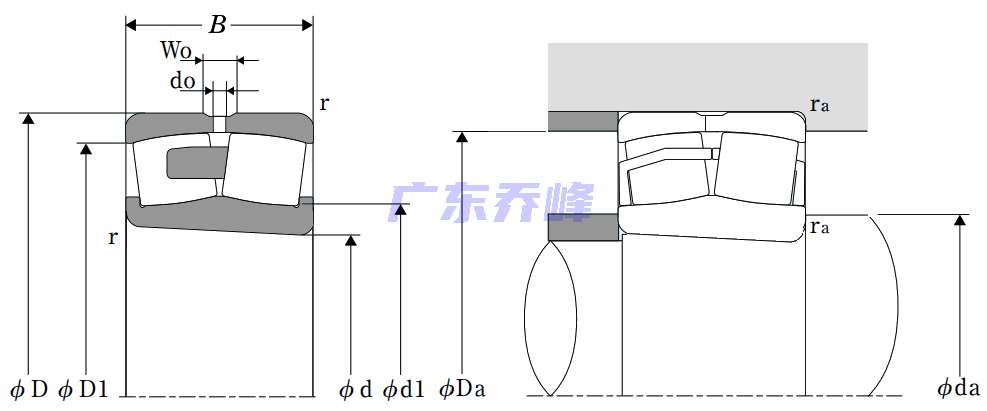

NTN 22328EKF800軸承尺寸圖
