NTN 22344BD1軸承代號說明
2
2
3
4
4
B
D
1
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
44：內徑：220 mm
B：一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
D1：外圈潤滑油槽油孔
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
44：
內徑：220 mm
B：
一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
D1：
外圈潤滑油槽油孔
NTN 22344BD1軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 1000轉/分鐘 |
| 極限轉速-脂潤滑 | 770轉/分鐘 |
| e | 0.33 |
| Y1 | 2.06 |
| Y2 | 3.07 |
| Y0 | 2.02 |
| 系列 | 223 |
| 徑向游隙 | CN |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 785000 lbf 3500000 N 3500.00 kN |
| 基本額定動載荷 | 530000 lbf 2350000 N 2350.00 kN |
| 附件 | 開式 |
| 重量 | 275.578 lb 125.000 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 22344BD1軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，223系列 - 尺寸 | |
| d | 8.6614 in 220.000 mm |
| D | 18.1102 in 460.000 mm |
| B | 5.7087 in 145.000 mm |
| r | 0.1969 in 5.000 mm |
| W0 | 0.6299 in 16.000 mm |
| d0 | 0.4724 in 12.000 mm |
| da min | 9.5276 in 242.000 mm |
| Da max | 17.2441 in 438.000 mm |
| ras max | 0.1575 in 4.000 mm |

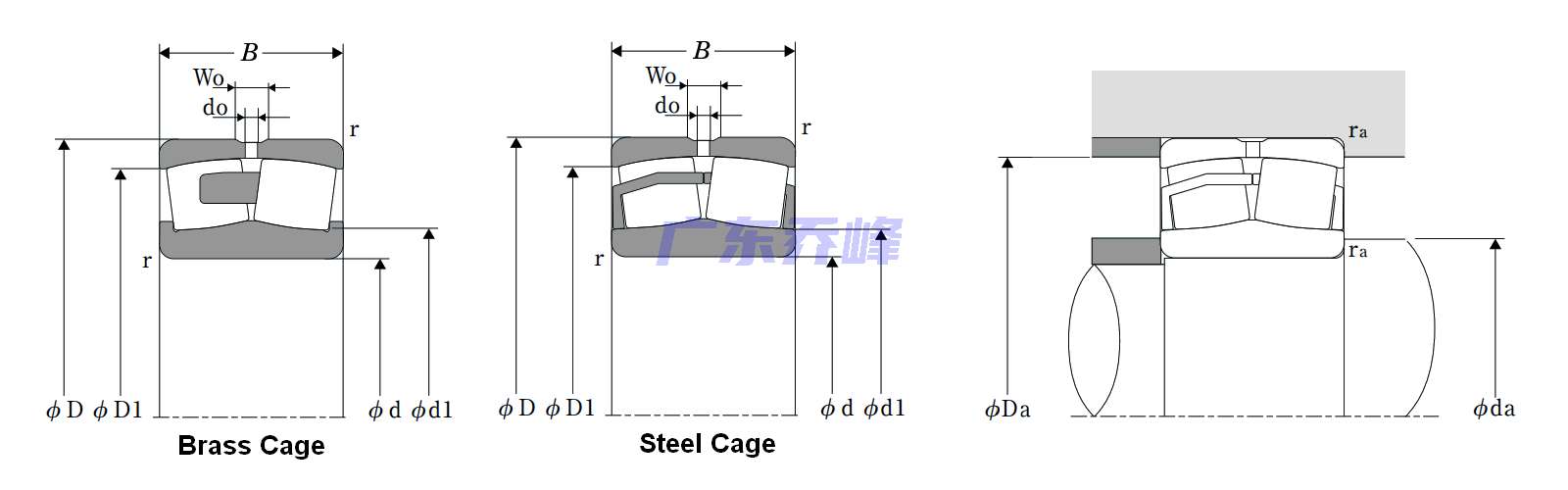

NTN 22344BD1軸承尺寸圖
