NTN 5S-HSB014CDBCS03P4軸承代號說明
5
S
-
H
S
B
0
1
4
C
D
B
C
S
0
3
P
4
5S-：陶瓷球軸承
HSB：超高速角接觸球軸承.HSB型
0：尺寸系列：10系列
14：內徑：70 mm
C：接觸角 15o
DB：背對背配對， / \
CS03：平均內部游隙 3 μm
P4：P4級精度
5S-：
陶瓷球軸承
HSB：
超高速角接觸球軸承.HSB型
0：
尺寸系列：10系列
14：
內徑：70 mm
C：
接觸角 15o
DB：
背對背配對， / \
CS03：
平均內部游隙 3 μm
P4：
P4級精度
NTN 5S-HSB014CDBCS03P4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 陶瓷 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 附件 | 開式 |
| 重量 | 2.608 lb 1.183 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-HSB014CDBCS03P4軸承尺寸規格
| 超高速雙聯角接觸球軸承，背對背配對 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.6299 in 16.000 mm |
| 2B | 1.2598 in 32.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 3.0315 in 77.000 mm |
| Da max | 4.0551 in 103.000 mm |
| ras max | 0.0394 in 1.000 mm |

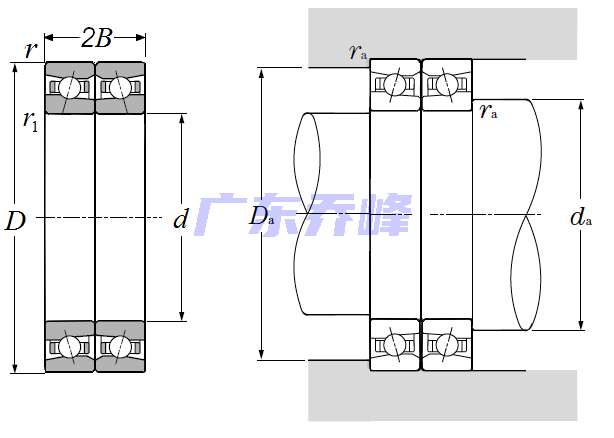

NTN 5S-HSB014CDBCS03P4軸承尺寸圖
