NTN 7206CGD2/GNP4軸承代號說明
7
2
0
6
C
G
D
2
/
G
N
P
4
7：角接觸球軸承，默認接觸角：30o
2：尺寸系列：02系列
06：內徑：30 mm
C：接觸角 15o
G：萬能配對
D2：GD2：一對可普遍安裝的軸承
/GN：正常預緊
P4：P4級精度
7：
角接觸球軸承，默認接觸角：30o
2：
尺寸系列：02系列
06：
內徑：30 mm
C：
接觸角 15o
G：
萬能配對
D2：
GD2：一對可普遍安裝的軸承
/GN：
正常預緊
P4：
P4級精度
NTN 7206CGD2/GNP4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 19000轉/分鐘 |
| 極限轉速-脂潤滑 | 14000轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 一般水平 |
| 基本額定靜載荷 | 6650 lbf 29500 N 29.50 kN |
| 基本額定動載荷 | 8450 lbf 37500 N 37.50 kN |
| 附件 | 開式 |
| 重量 | 0.842 lb 0.382 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7206CGD2/GNP4軸承尺寸規格
| 雙聯角接觸球軸承 - 萬能平頂軸承 | |
| d | 1.1811 in 30.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.6299 in 16.000 mm |
| 2B | 1.2598 in 32.000 mm |
| d1 | 1.5984 in 40.600 mm |
| D1 | 2.0551 in 52.200 mm |
| D2 | 2.2205 in 56.400 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 1.3976 in 35.500 mm |
| Da max | 2.2244 in 56.500 mm |
| Db max | 2.2638 in 57.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

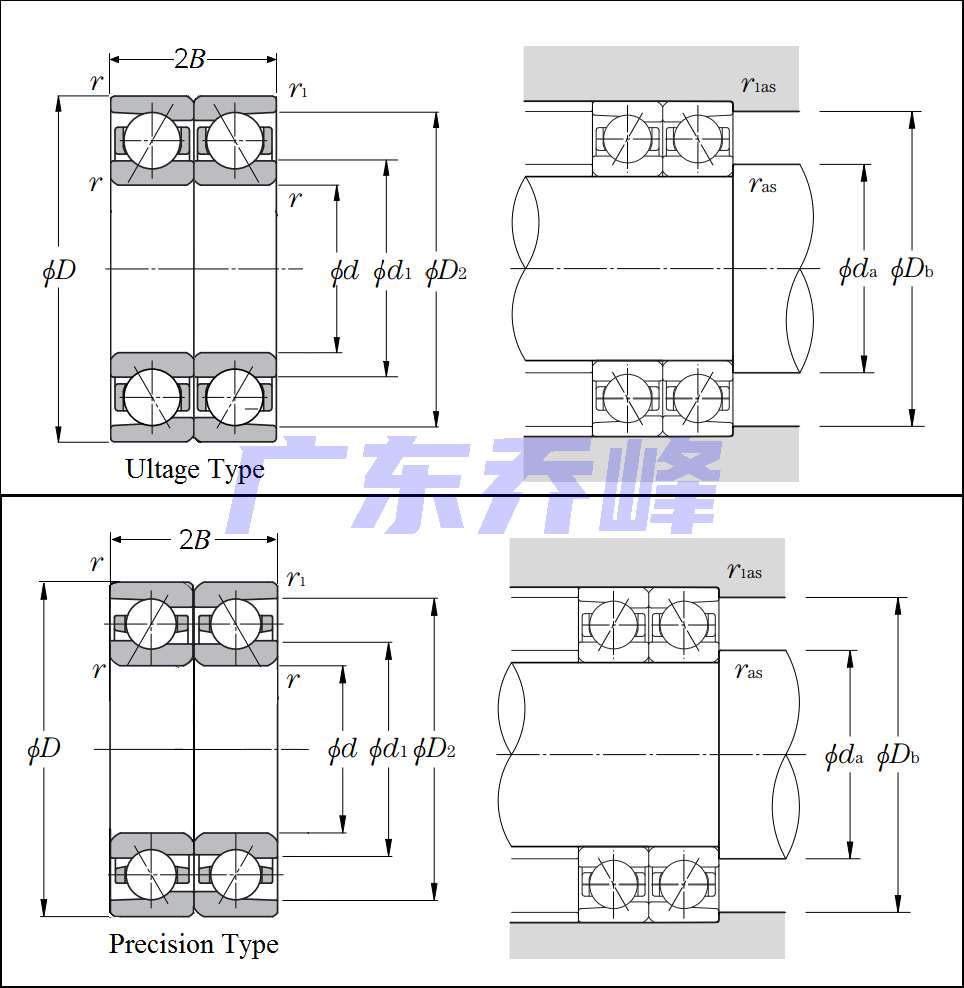

NTN 7206CGD2/GNP4軸承尺寸圖
