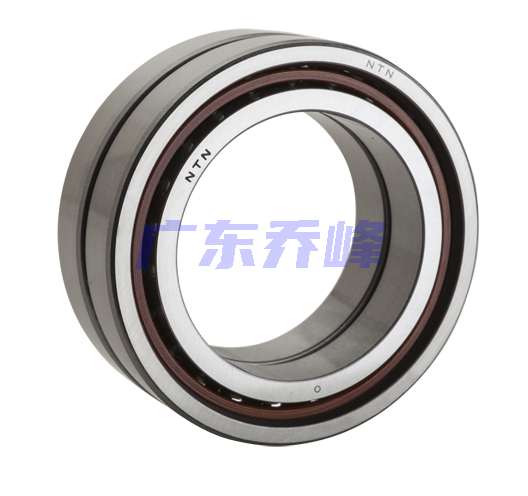

NTN BNT007DBCS00-1P4軸承代號說明
B
N
T
0
0
7
D
B
C
S
0
0
-
1
P
4
BNT：超高速角接觸球軸承
0：尺寸系列：10系列
07：內徑：35 mm
DB：背對背配對， / \
CS00-1：平均內部游隙 1 μm
P4：P4級精度
BNT：
超高速角接觸球軸承
0：
尺寸系列：10系列
07：
內徑：35 mm
DB：
背對背配對， / \
CS00-1：
平均內部游隙 1 μm
P4：
P4級精度
NTN BNT007DBCS00-1P4軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 21000轉/分鐘 |
| 極限轉速-脂潤滑 | 15000轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 徑向游隙 | 特殊游隙 |
| 基本額定靜載荷 | 4030 lbf 17900 N 17.90 kN |
| 基本額定動載荷 | 5350 lbf 23800 N 23.80 kN |
| 附件 | 開式 |
| 重量 of Single Row Bearing | 0.328 lb 0.149 kg |
| 重量 | 0.657 lb 0.298 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BNT007DBCS00-1P4軸承尺寸規格
| 電機和車床用雙列角接觸球軸承 - 背對背配對 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.5512 in 14.000 mm |
| 2B | 1.1024 in 28.000 mm |
| d1 | 1.7087 in 43.400 mm |
| d2 | 1.5827 in 40.200 mm |
| D1 | 2.1181 in 53.800 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 1.5945 in 40.500 mm |
| Da max | 2.2244 in 56.500 mm |
| ras max | 0.0394 in 1.000 mm |

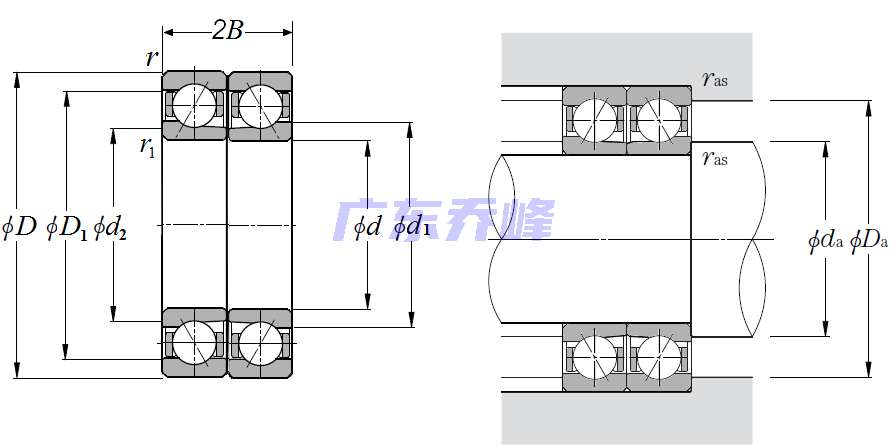

NTN BNT007DBCS00-1P4軸承尺寸圖
