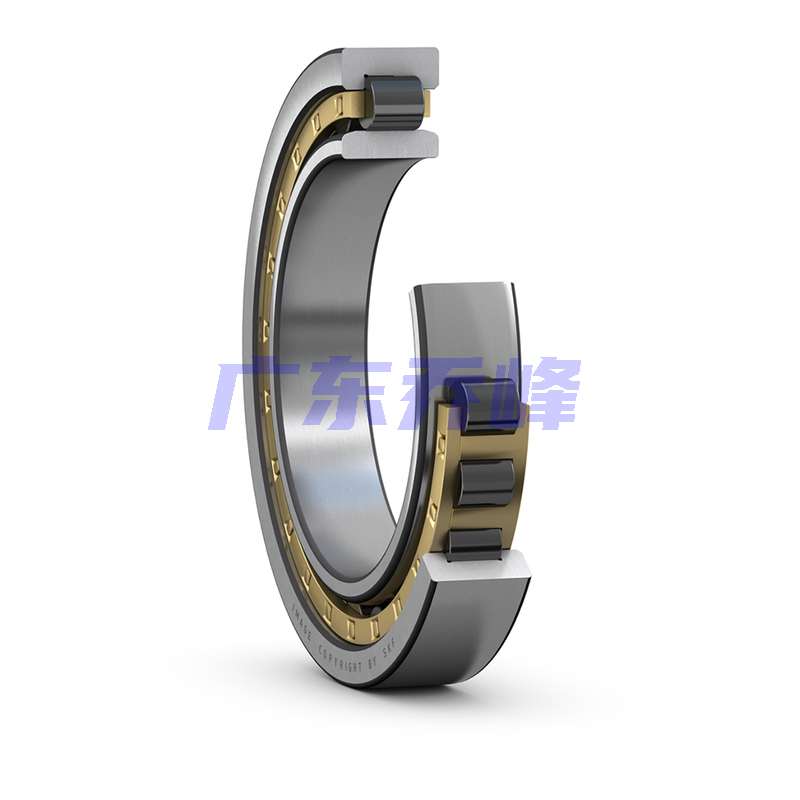

SKF NU1020M/HC5C3軸承尺寸
| 內徑 | d | 100mm |
| 外徑 | D | 150mm |
| 寬度 | B | 24mm |
| 外圈肩部直徑 | D? ≈ | 132mm |
| 內圈滾道直徑 | F | 113mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 3.5mm |
| 倒角尺寸 | r?,? min. | 1.5mm |
| 倒角尺寸 | r?,? min. | 1.1mm |
SKF NU1020M/HC5C3軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 106mm |
| 軸擋肩直徑 | d? max. | 111mm |
| 軸擋肩直徑 | db min. | 116mm |
| 軸承座擋肩尺寸 | D? max. | 143mm |
| 倒角半徑 | r? max. | 1.5mm |
| 倒角半徑 | rb max. | 1mm |
SKF NU1020M/HC5C3軸承數據計算
| 基本額定動載 | 85.8kN |
| 基本額定靜載荷 | 114kN |
| 疲勞載荷限值 | 11.6kN |
| 參考轉速 | 5000r/min |
| 極限轉速 | 6300r/min |
| 計算系數 | 0.1 |
SKF NU1020M/HC5C3軸承質量
| 軸承重量 | 1.32kg |
SKF NU1020M/HC5C3軸承尺寸圖
